Solicitud

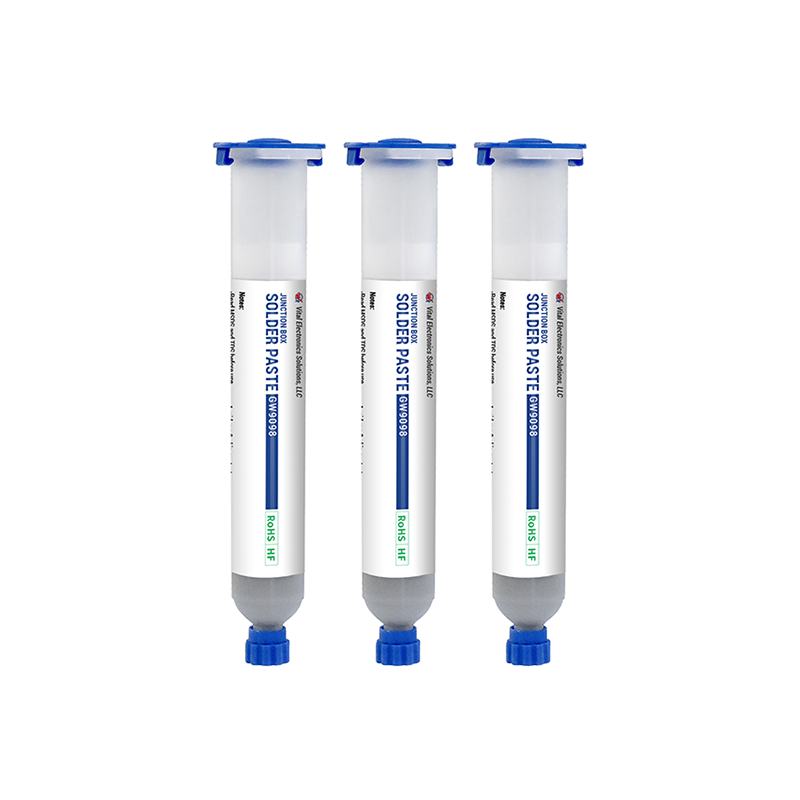

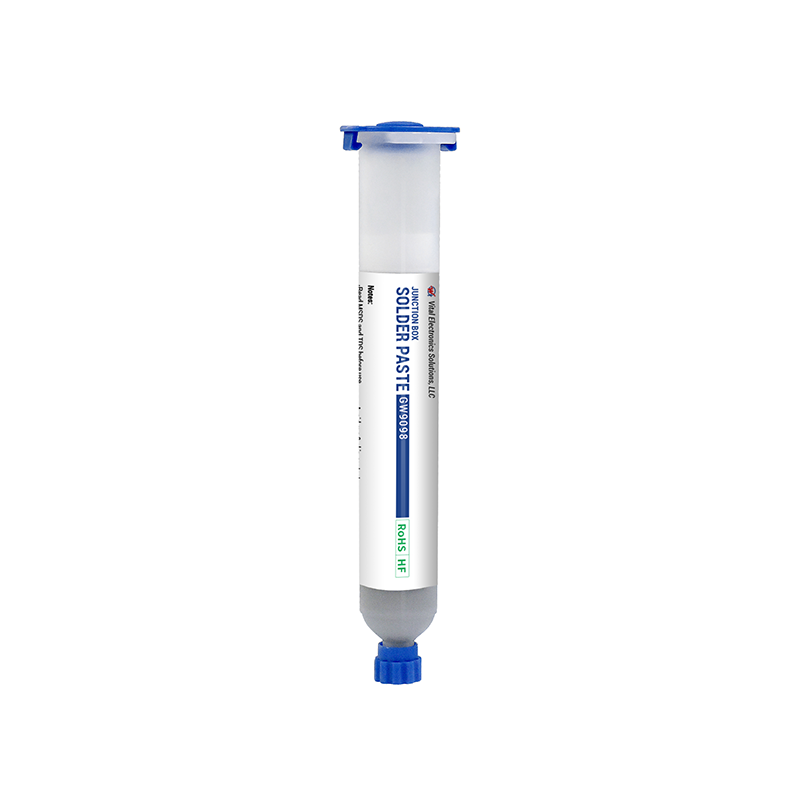

Para escenarios con requisitos de proceso especiales, como caja de conexiones fotovoltaicas, estructura 3D y plataforma de estructura ranurada y tablero flexible.
Características clave
EXCELENTE RENDIMIENTO DE DISPENSACIÓN
Los productos se pueden formular con polvos de aleación tipo 3/4/5 y ofrecen una dispensabilidad suave y duradera con agujas de diferentes tamaños o materiales.
SOLDERABILIDAD SUPERIOR
Uniones de soldadura completas, brillantes y bien penetradas, baja tasa de anulación y baja tasa de defectos de soldadura.
RENDIMIENTO ELÉCTRICO CONFIABLE
Residuos mínimos posteriores a la soldadura, distribución uniforme, no es fácil de absorber la humedad, sin necesidad de limpieza, alta resistencia al aislamiento de la superficie
ALTA ESTABILIDAD
Fundente ROL0 (J-STD-004B), con actividad moderada, bajo residuo y fácil limpieza, y sin corrosión en placas de cobre (prueba de espejo de cobre Grado-L).
AMPLIA VENTANA DE PROCESO DE REFLUJO
Lograr excelentes resultados de soldadura dentro de una amplia zona de temperatura de soldadura por reflujo.
Presupuesto
ARTÍCULO | INDICADORES TÉCNICOS | NORMAS DE PRUEBA |
Componente de aleación | Sn63Pb37 | Sección 3.2 de JSTD-005 |
Sn62.8/Pb36.8/Ag0.4 | ||
Sn62.9/Pb36.9/Ag0.2 | ||
Tamaño de partícula de polvo | Tipo 3 25-45μm | IPC-TM-650 2.2.14.3 |
Tipo 4 20-38μm | ||
Tipo 5 15-25μm | ||
Viscosidad (Pa.s) @25±0,2° C | 100-180 (10 rpm/min) | IPC-TM-650 2.4.34.1 |
Contenido de metales (%) | 89,50±1,00 | IPC-TM-650 2.2.20 |
Contenido de fundente (%) | 10,50±1,00 | IPC-1M-650 2 2 20 |
Prueba de bola de soldadura | Bola de soldadura libre de segregación | IPC-TM-650 2.4.43 |
prueba de humectación | Libre de humectación o deshumectación | IPC-TM-650 2.4.45 |
Prueba de colapso | Cumplir con la Sección 3.6.2 | IPC-TM-650 2.4.35 |
Tipo de flujo | ROL0 | JSTD.004B |
Corrosión de la placa de cobre | No corrosión | IPC-TM-650 2.6.15 |
Prueba de corrosión del espejo de cobre | Grado L | IPC-TM-650 2.3.32 |
Resistencia de aislamiento superficial (Ω) | ≥1x108 | IPC-TM-650 2,6 3,3 |
Electromigración | Calificado | IPC-TM-650 2.6.14.1 |
